使用吸盤電磁鐵弄懂操控電路很重要

吸盤電磁鐵的操控電路主要包括整流電路、操控電路和保護電路等，整流電路是由變壓器T、橋式整流器UR所組成，輸出110V直流電源，操控電路由按鈕SB7-SB9和接觸器KM5、KM6組成。

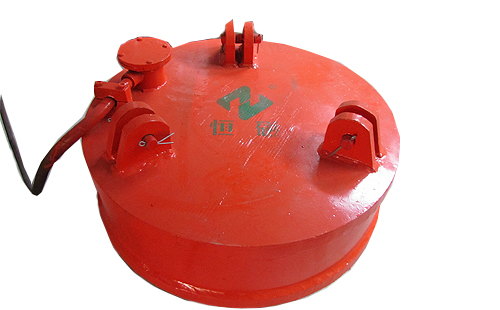

吸盤電磁鐵


(1)充磁進程。按下充磁按鈕SB8，KM5得電后吸合并自鎖，主觸點閉合，吸盤電磁鐵的YH線圈得電，工作臺充磁吸住工件，同時KM5輔助動斷觸點KM5(31-33)斷開，使KM6不能得電，實現互鎖。

磨削加工完畢，在取下加工好的工件時，切斷吸盤電磁鐵YH上的直流電源。由于吸盤電磁鐵和工件都有剩磁，這時需對吸盤和工件進行去磁。

(2)去磁進程。操作者按下點動按鈕SB9，接觸器KM6線圈得電吸合，其兩副主觸點閉合，吸盤電磁鐵通入反向直流電，讓工作臺與工件去磁。
?
